ANSNP70-0.4/B安科瑞N线绝缘皮老化中线安防保护器

1.概述

中线安防保护器主要功能是治理由 3N 谐波或三相不平衡造成的中性线过电流。

2.型号说明

3.N线电流影响

3.1线路发热，加速绝缘老化，火灾危险

N线电流过大，会使线路产生大量热量，加速绝缘老化，缩短线路使用寿命，甚至可能使绝缘层熔化引发短路和火灾.

3.2损坏电气设备，三相电压严重失衡

不平衡电流在N线产生的电压降会使三相电压不平衡加剧，导致部分设备电压异常，影响设备正常运行

3.3影响计量准确性

在三相四线制计量系统中，N线电流异常会使电能表计量出现偏差，给用户和供电部门带来经济损失。

3.4引发保护装置误动作

N线过流可能使剩余电流动作保护器等保护装置误动作，导致供电中断，影响供电可靠性。

3.5触电风险增加

正常时N线电位接近零，但电流过大时，N线可能出现较高电位，当人体接触与N线连接的设备外壳等部位时，会有触电危险。

3.6接地故障隐患

在TN系统中，N线电流过大可能使接地电阻上的电压升高，扩大故障影响范围，增加人员触电和设备损坏风险。

4.功能用途

1）对末端回路电流进行检测、分析，治理谐波及三相不平衡，可治理由3N次谐波和三相不平衡造成的N线电流过大问题，消除其造成的电气火灾安全隐患；

2）智能稳压功能；

3）实现系统N线电流治理，同时具备谐波电流、无功功率、杂散电流、系统电流突变，谐波电流突变的抑*功能；

4）系统节能功能；降低系统线缆损耗,降低系统由于集肤效应引起的损耗问题，实现综合节能。同时可以提高系统的元件使用寿命，降低维修成本。

5）无线数据传输功能及手机APP交互功能。

5.模块技术指标

额定电压：380V±15%；

额定频率：50Hz±2%；

响应时间：全响应时间≤5ms，瞬时响应时间≤100μs；

补偿方式：线性补偿；

N线输出电流：0-200A；

自身损耗：≤2.5%；

效率：≥97.5%；

工作温度：-10℃～+45℃；

存储温度：-25℃～+55℃；

海拔高度：≤1000m，1000m以上按GB/T 3859.2降容使用；

相对湿度：5%-95%，无凝露；

过载保护：自动限制到额定电流输出；

工作模式：自动；

通讯接口：RS485、以太网、通讯功能可选；

噪音：≤65dB；

防护等级：IP20；

平均开关频率：20KHz；

冷却方式：强制风冷。

6.手机APP设置参数

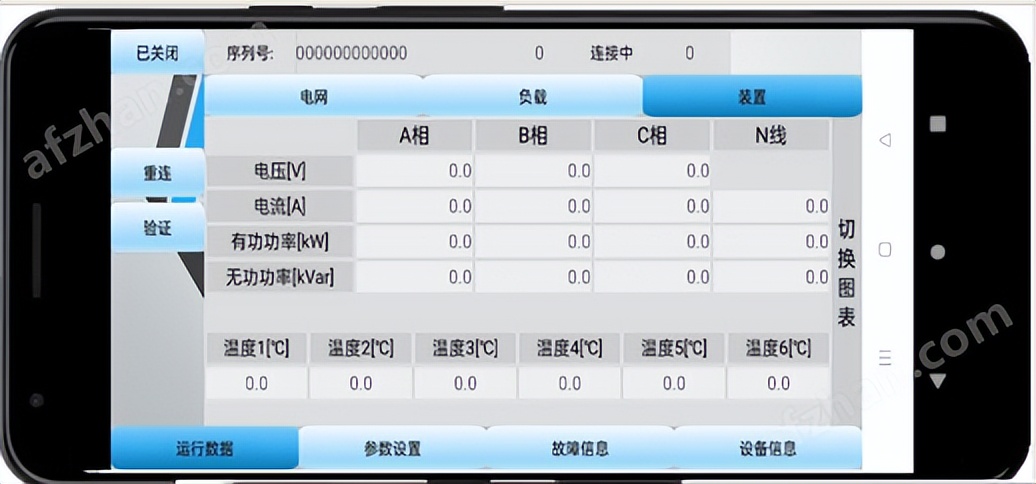

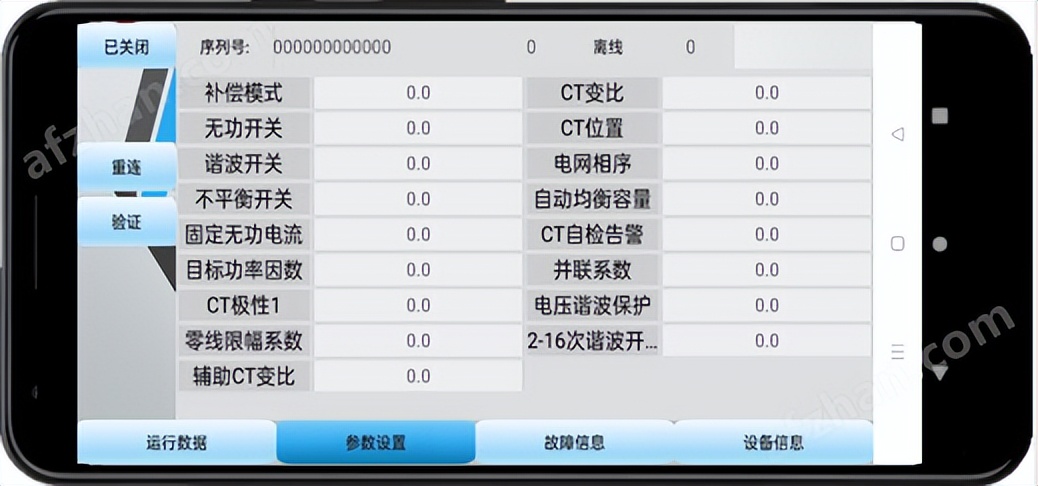

手机APP显示：运行数据（电网/负载/装置）、参数设置、故障信息、设备信息

用户信息安全管理：对设备信息进行严格的系统用户口令加密，按节点对用户进行权限管理

7.现场安装图
