精准监测，可靠防护—覆盖工、商、民的安科瑞剩余电流动作继电器

01 引言

毫安级的异常电流潜伏在线路中，一场因绝缘老化引发的火灾风险或触电悲剧，可能就在一次不经意的疏忽中酝酿。

深夜，城市路灯因暴雨积水而意外带电，行人涉水经过时浑然不觉的危险；老旧小区的配电箱内，线路绝缘层在时光中悄悄老化，微小的泄漏电流正缓慢积蓄热量；工厂车间的设备外壳，因一次意外的绝缘击穿而带上危险电压，等待着不知情的操作员……

这些并非危言耸听，而是剩余电流——俗称“漏电”——可能带来的真实危害。它如同电路系统中潜伏的“幽灵”，不为人知却威胁巨大。

02 无形威胁

电气安全领域，剩余电流被定义为低压配电线路中各相电流矢量和不为零的电流。简单来说，就是本该在电路内循环的电流，意外地通过其他路径“泄漏”了。

这种泄漏可能源于设备绝缘损坏、线路老化、潮湿环境影响或施工质量问题。

剩余电流的危害是多方面的：可能直接导致人身触电事故；长期存在的漏电电流会在绝缘损坏处产生热量，进一步恶化绝缘状况，甚至引发电气火灾；约30%的单相接地故障可能发展为短路，造成更严重的电气故障。

国家标准GB 13955-2005《剩余电流动作保护装置的安装和运行》已明确规定，在许多场合必须安装剩余电流保护装置。

特别是在公共场所的应急电源、消防设备电源等一旦停电可能造成重大损失或影响的场所，更应安装报警式剩余电流保护装置。

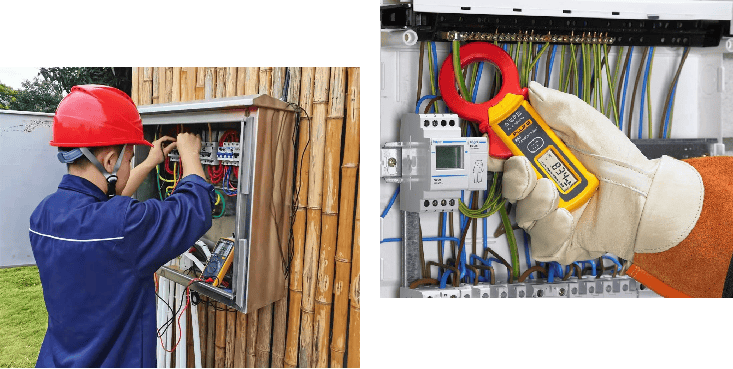

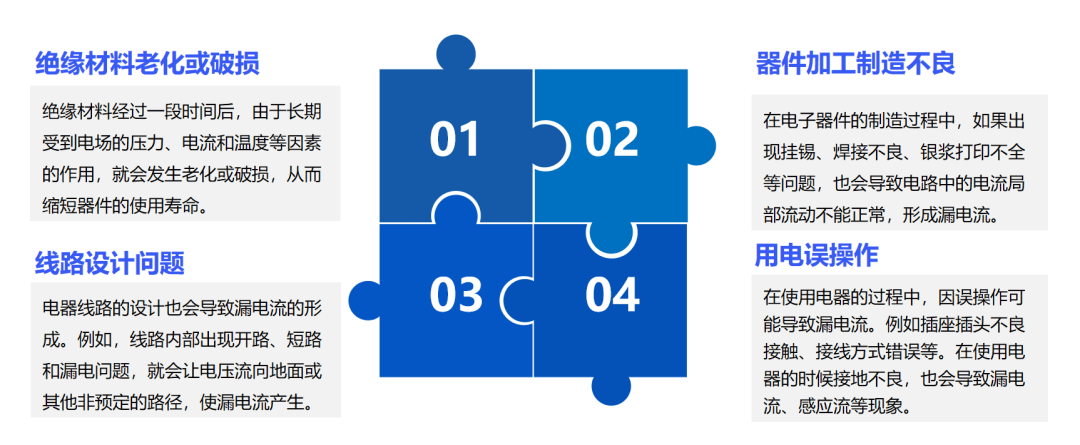

03 漏电产生的原因

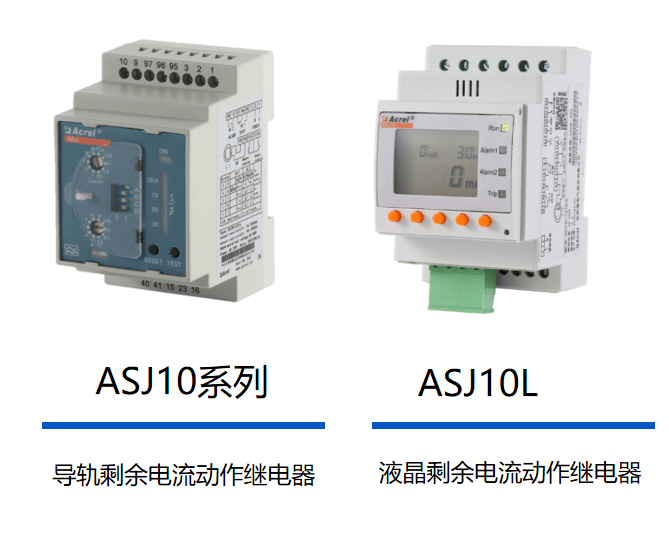

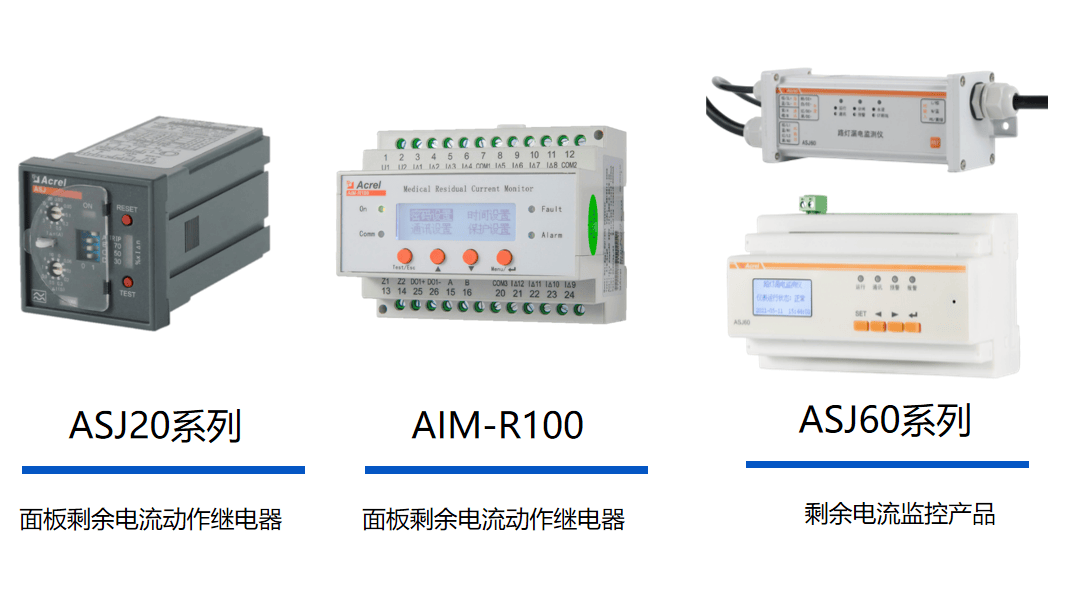

04 产品介绍

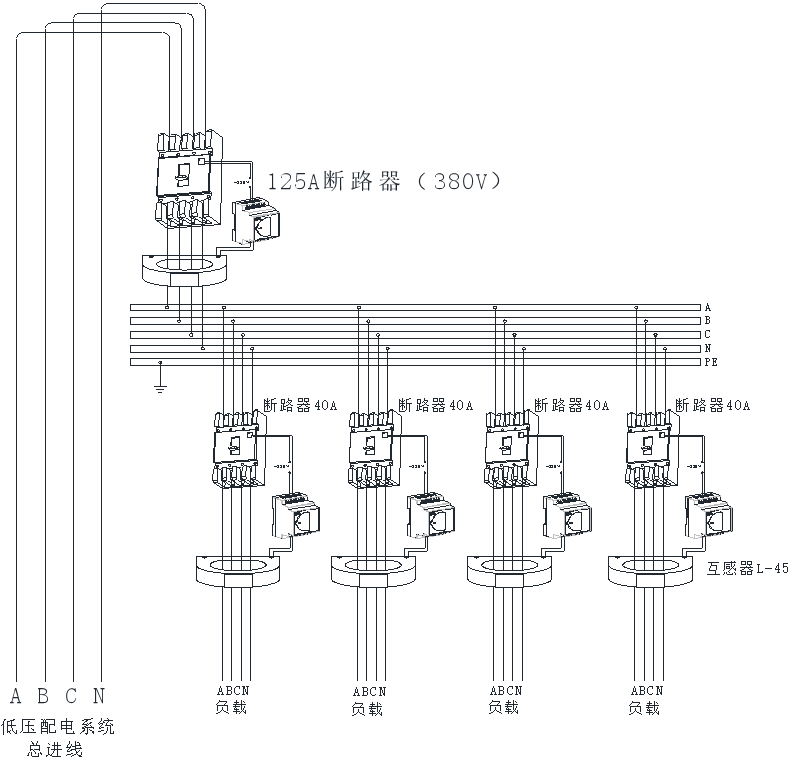

产品接线图

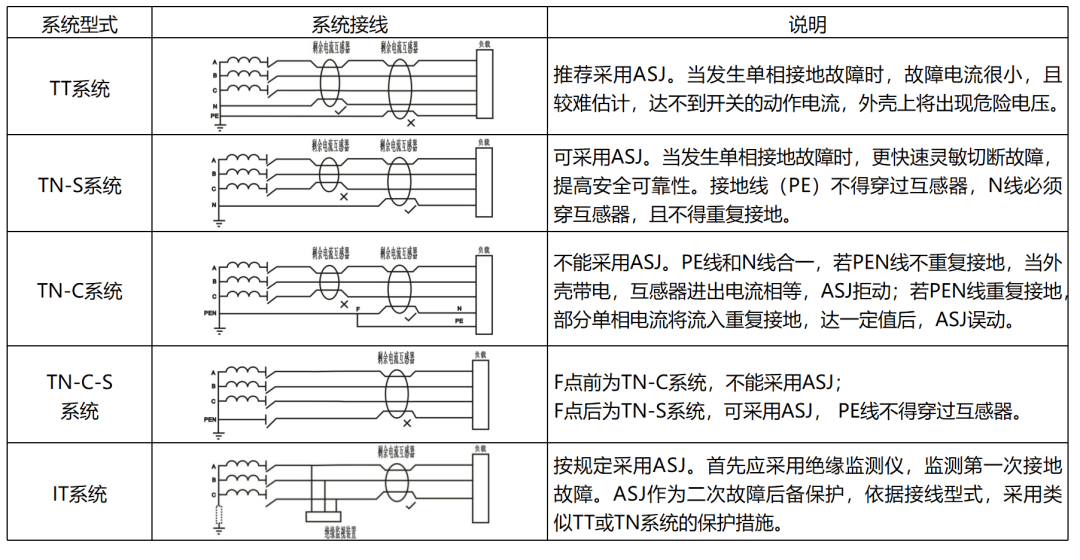

在不同配电系统中的使用说明

应用的场所及位置

一、末端保护

下列设备和场所应安装末端保护剩余电流继电器：

1）术语I类的移动式电气设备及手持式电动工具；

2）工业生产用的电气设备；

3）施工工地的电气机械设备；

4）安装在户外的电气设备；

5）临时用电的电气设备；

6）机关、学校、宾馆、饭店、企事业单位和住宅等除壁挂式空调电源插座外的其他电源插座或插座回路；

7）游泳池、喷水池、浴室、浴池的电气设备；

8）安装在水中的供电线路和设备；

9）医院中可能直接接触人体的医*电气设备；

10）农业生产用的电气设备；

11）水产品加工用电；

12）其他需要安装RCD的场所。

二、线路保护

低压配电线路根据具体情况采用二级或者三级保护时，在电源端、负荷群首端或线路末端（农业生产设备的电源配电箱）安装RCD。

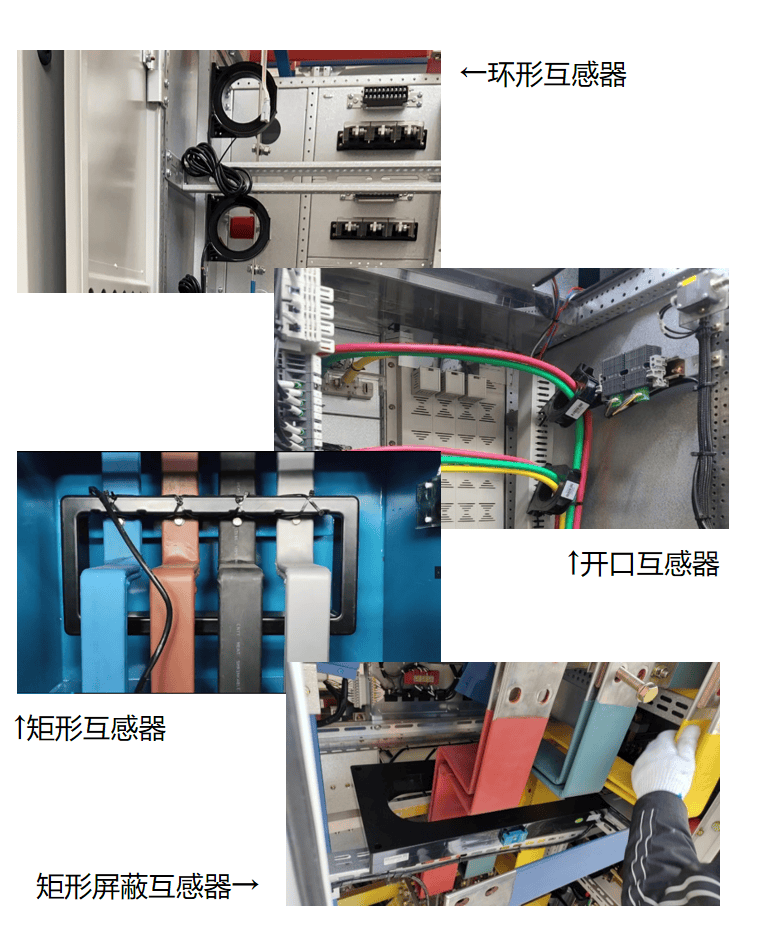

05 产品应用案例和现场图

06 结语

选择剩余电流继电器时，需要根据不同的配电系统类型采取相应的保护策略：

对于IT系统，首先应采用绝缘监视装置预防一次故障，同时可采用类似TT或TN系统的保护措施作为二次故障后备保护。

对于TT系统，必须采用剩余电流继电器，且N线必须穿过剩余电流互感器。

对于TN-S系统，可采用剩余电流继电器，此时PE线不得穿过互感器，N线必须穿互感器且不得重复接地。

值得注意的是，TN-C系统不能直接采用剩余电流继电器，需要先改造为TN-C-S系统，再将剩余电流互感器接入TN-S系统中。

在实际应用中，为防止直接接触电击，必须采用额定剩余动作电流不超过30mA的高灵敏度剩余电流保护器；为防止间接接触电击，可采用额定剩余动作电流大于30mA的中灵敏度保护器；用于防火保护时，则需要采用4极或2极保护器。
